隨著科技的不斷進步和應用領域的擴大，熱交換器作為一種重要的熱傳導設備，在工業生產中扮演著越來越重要的角色。板式熱交換器是目前應用較廣泛的一種熱交換器類型。其具有結構緊湊、效率較高節能、操作靈活和易于維護的優點，因而受到了廣大工程師和設計師的青睞。本文將詳細介紹板式熱交換器的內部結構，以期幫助讀者更好地理解和應用該設備。

板式熱交換器的內部結構主要由板堆、連接器件、密封件和流體通道組成。每個組成部分都起到了重要的作用，協同工作以實現效率較高的熱傳導和熱量轉換。

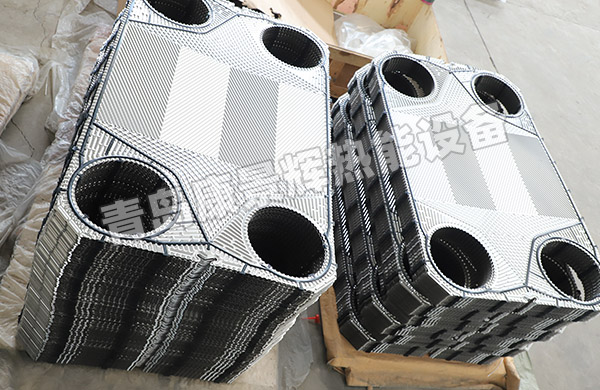

首先是板堆。板堆是板式熱交換器的核心組件，由一系列平行排列的金屬板組成。這些金屬板通常由質量較好的不銹鋼或鈦合金制成，具有良好的導熱性和耐腐蝕性。板堆中的每個金屬板之間都有固定的間隙，形成了獨立的流體通道。通過這些通道，熱傳導可以在不同的流體之間進行。

接下來是連接器件。連接器件用于將板堆固定在一起，并使不同的流體能夠順利流過。常用的連接器件包括上下蓋板、支撐梁和螺栓。上下蓋板位于板堆的兩端，通過螺栓固定，既可以保證板堆的穩固性，又能夠連接流體進出口。而支撐梁則位于板堆的中心位置，起到支撐和分流的作用。

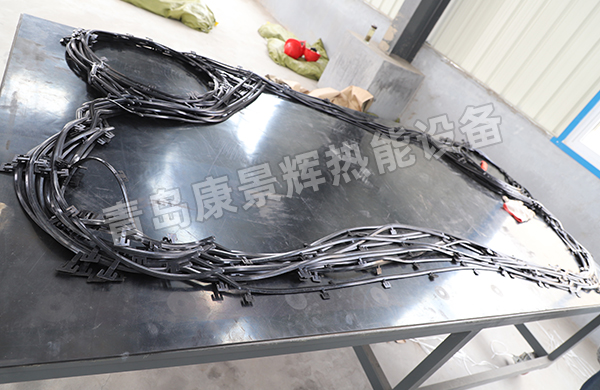

緊隨其后的是密封件。密封件是為了防止流體泄漏和交叉污染而設置的。板式熱交換器中常用的密封件有墊片、O型圈和密封膠。這些密封件通常應根據工作條件和流體性質的不同進行選擇，以確保密封的可靠性和耐久性。

最后是流體通道。流體通道是板式熱交換器中流體流動的通道，主要有進、出口和流體分布器組成。進、出口位于板式熱交換器的兩端，用于接收和排出不同的流體。而流體分布器則連接著板堆中的流體通道，并將流體平均分配到各個通道中，以確保效率較高的熱傳導。

綜上所述，板式熱交換器的內部結構圖包括板堆、連接器件、密封件和流體通道。這些組成部分共同協作，使板式熱交換器能夠實現效率較高的熱傳導和熱量轉換。在工業生產中，板式熱交換器已被廣泛應用于石化、化工、食品、制藥等領域，為生產過程中的熱能回收和節能提供了可靠的技術支持。希望本文能夠幫助讀者更好地理解板式熱交換器的內部結構，從而為其正確使用和維護提供一定的參考和指導。
