小型板式換熱器因其結構緊湊、換熱效率高、安裝方便等特點，在工業和民用領域得到了廣泛應用。以下是常見的小型板式換熱器種類及其特點：

一、按結構形式分類

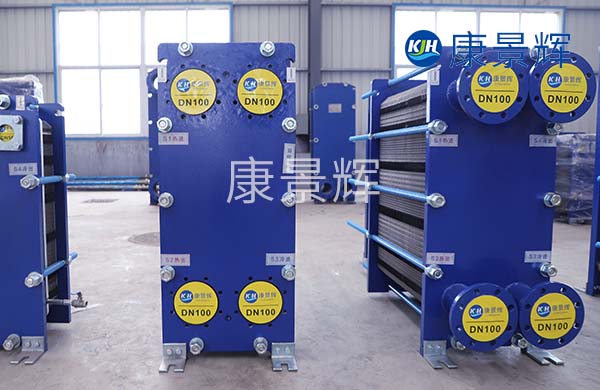

1.可拆式板式換熱器

由多塊波紋板片疊加而成，板片之間用密封墊片密封。

優點：易于拆卸清洗和維護，適合易結垢或需要頻繁清洗的場合。

缺點：密封墊片易老化，可能存在泄漏風險。

2.全焊式板式換熱器

板片通過焊接連接，無密封墊片。

優點：耐高溫高壓，無泄漏風險，適用于腐蝕性介質或高溫高壓工況。

缺點：不易拆卸清洗，維護成本較高。

3.半焊式板式換熱器

部分板片焊接，部分使用密封墊片，結合了可拆式和全焊式的優點，適用于中等溫度和壓力條件。

4.釬焊式板式換熱器

板片通過釬焊工藝連接，結構緊湊，耐壓性能好，常用于制冷、空調等場合。

缺點：不可拆卸，清洗困難。

二、按板片波紋形狀分類

1.人字形波紋板片

較為常見的板片型號，流體在板片間形成湍流，換熱效率高。

2.水平平直波紋板片

波紋較平直，適用于低粘度流體或需要較低壓降的場合。

3.球形波紋板片

波紋呈球形凸起，適用于高粘度流體或含顆粒的介質。

4.斜波紋板片

波紋呈斜向分布，適用于需要特定流動方向的場合。

三、按用途分類

1.加熱器：用于加熱流體。

2.冷卻器：用于冷卻流體。

3.蒸發器：用于蒸發液體。

4.冷凝器：用于冷凝蒸汽。

四、按材料分類

1.不銹鋼板式換熱器：常用材料為304或316L不銹鋼，耐腐蝕性好，適用于大多數工況。

2.鈦板式換熱器：鈦材料耐腐蝕性較強，適用于海水、氯離子等腐蝕性介質。

3.鎳板式換熱器：適用于強酸、強堿等腐蝕性較強的介質。

4.石墨板式換熱器：適用于強酸、強堿等高腐蝕性介質，但強度較低。

五、特殊類型

1.雙壁板式換熱器：板片之間設有雙層壁，防止交叉污染，適用于食品、醫藥行業。

2.寬間隙板式換熱器：板片間隙較大，適用于含顆粒或高粘度流體。

3.微型板式換熱器：體積小，適用于實驗室或小型設備。

六、小型板式換熱器的應用場景

小型板式換熱器廣泛應用于以下領域：

1.家用和商用：如暖氣片、地暖、熱水器、空調系統。

2.工業：如空壓機余熱回收、油水冷卻、蒸汽交換。

3.制冷與空調：如冷凝器、蒸發器。

小型板式換熱器種類繁多，選擇時需根據具體工況（如介質性質、溫度、壓力、流量等）和需求（如清洗頻率、維護成本等）進行合理選型。常見的可拆式、全焊式和釬焊式板式換熱器各有優缺點，需結合實際應用場景進行選擇。
